ALGUNOS ASPECTOS TÉCNICOS SOBRE EL AGRIETAMIENTO fe»W ^»4 EN LAS MADERAS f&ÚS            f*»

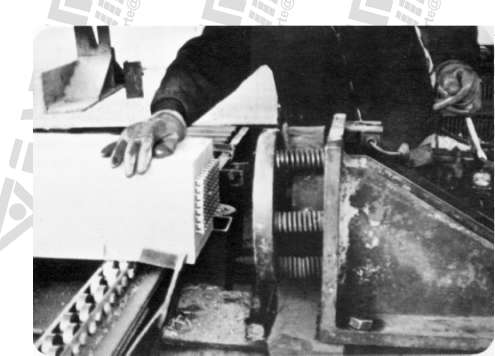

Aplicación del conectar GANG-NAIL mediante el uso de prensa hidráulica
A pesar de la mecanización en los trabajos de mantenimiento de vias ferreasel transporte e instalación de durmientes continúa siendo el elemento de mantenimiento más costoso para grandes lineas ferrocarrileras, este hecho, agregado al incremento continuo del costo del durmiente hacen que la extensión de su vida útil de servicio sea el principal objeto en la contención de los costos.
El deterioro del durmiente se produce por acción biológica y por agrietamiento. En cuanto al primero se puede evitar mediante el uso de maderas durables por naturaleza o por tratamiento químico adecuado al tipo de madera y condiciones ambientales de servicio.
El acopio de madera por naturaleza durable usados anteriormente para durmientes se ha tornado hoy en día, antieconómico en la mayoría de los países, la gran mayoría de las líneas ferrocarrileras han adoptado la solución de tratar químicamente maderas que aun siendo de calidad inferior son más económicas y de más fácil adquisición, sin jpor eso dejar de considerar en la mayoría de los casos el problema del agrietamiento.

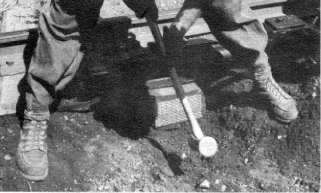

Aplicación manual del
conectar GANG-NAIL
mediante el uso de martillo
Av. Belgrano 1275 - C.P.: B1873BLJ - Avellaneda - Buenos Aires - Argentina Tel/Fax: (54-11)4204-1203/ 7079/1787                E-mail: soporte@fapym.com
Página web: www.fapym.com
FApufil >.*.
ALGUNOS ASPECTOS TÉCNICOS SOBRE EL AGRIETAMIENTO EN LAS MADERAS
El agrietamiento se genera en el periodo de reposo de las tensiones dentro de la estructura leñosa. Tales tensiones pueden ser originadas por fuerzas provenientes del crecimiento del árbol y cuyas causas pueden provenir de vientos permanentes, periodos de crecimiento variable, cargas excesivas en el árbol y otras causas aun más complejas. Tensiones adicionales pueden también ser provocadas por reducción de secciones por secado cuyo valor en la dirección de la fibra es aproximadamente doble del medido realmente. Las tensiones internas también se provocan por diferencia de reducción de sección durante el secado cuando las secciones laterales y los extremos del durmiente contienen menor humedad que en el centro.

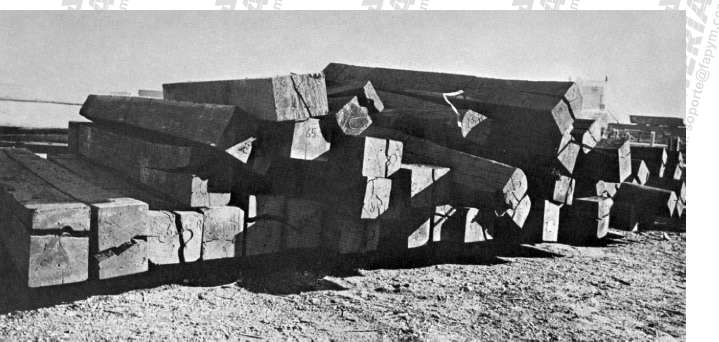

Las grietas en los durmientes comienzan en los extremos del mismo y se propagan hacia el centro y muy a menudo a través de los clavos de anclaje del riel con el durmiente ya que es en estos puntos donde las fibras de la madera se hallan forzadas a la separación. Una vez iniciada la grieta comentada, esta se propaga rápidamente por la acción de otras fuerzas, como por ejemplo la de expansión y contracción debido a los cambios diurnos de temperatura y humedad.

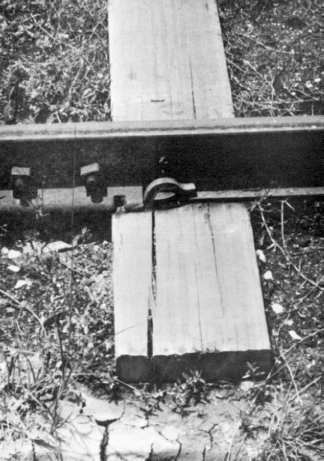

Propagación típica del agrietamiento hacia el clavo de anclaje
Donde una grieta de esta naturaleza permita al clavo de anclaje cierto grado de libertad del riel ya no se hallara rígidamente vinculado al durmiente y puede rotar bajo carga cortando las fibras leñosas en la fase superior del durmiente, llevándolo a fallas prematuras.
La solución obvia a este problema es contener la grieta en su origen vale decir en el extremo del durmiente. A este se han ensayado muchos métodos, de los cuales el más efectivo y practico es el conector ANTIAGRIETANTE GANGNAIL.

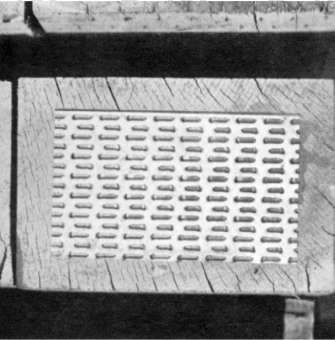

El conector Gang Nail es una placa de acero semiduro galvanizado de la cual emerge una densa rejilla de dientes en ángulo recto (tipo cepillo metálico).

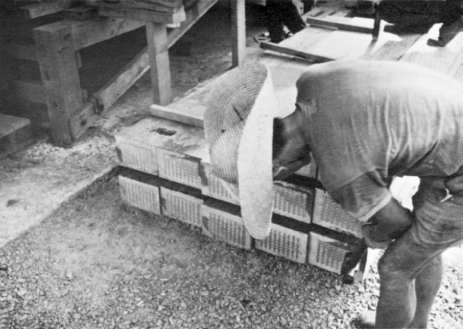

Los conectores antiagrietante Gang Nail pueden ser aplicados en los extremos del durmiente con el uso de un martillo -maza de tamaño mediano ó mediante el uso de simples prensas hidráulicas, donde se deben procesar grandes cantidades de durmientes.

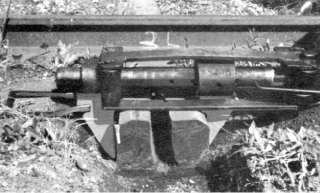

El conector Gang Nail puede ser aplicado en el almacenado del durmiente, inmediatamente después del corte del mismo, ó después de su estacionamiento. El agrietamiento de los durmientes puede ser reparado de inmediato cerrando la grieta mediante una prensa lateral hidráulica y luego aplicando un conector en el extremo del durmiente. En efecto, este método es utilizado a menudo para reparar los durmientes in-situ.
Av. Belgrano 1275 - C.P.: B1873BLJ - Avellaneda - Buenos Aires - Argentina Tel/Fax: (54-11)4204-1203/ 7079/1787                E-mail: soporte@fapym.com
Página web: www.fapym.com
FApufil >.*.
Los programas de ensayo demostraron la Inefectividad de los variados dispositivos mecánicos designados para el apretado ó ajuste de los durmientes, con el propósito de evitar el agrietamiento. El uso de cintas metálicas ó alambres acerados alrededor del perímetro del durmiente, son inefectivos en la medida que estos implementos pierden su tensión debido al estrangulamlento de la madera. La utilización de tuercas simllarmente requiere el ajuste continuado durante el servicio a efectos de mantener su efectividad.
Los ganchos en forma de "S" "C" ó "Z" y similares están constituidos por cintas metálicas laminadas y funcionan basadas en la fricción contra las fibras leñosas y en consecuencia tienen muy bajo poder de sujeción (aproximadamente un 15% del poder de sujeción del conectar Gang Nall). La Inserción de estos ganchos en el extremo del durmiente produce concentración de tensiones en el mismo que a menudo son el punto de partida de nuevos agrietamiento.
Estos dispositivos generalmente no son galvanizados y por lo tanto oxidan rápidamente.
Los ensayos comparativos realizados por el Comité de la Asociación den Centro de Ensayos de los FF.CC. Americanos, mostró los siguientes valores de fuerza de sujeción para dispositivos antiagrletantes comparables:
Ganchos - S = 2.200 Kg. ¡#3@ng Nail =J5oOO Kg.
Mas aun su campo de ensayos demostró que los ganchos S se desprenden del durmiente después de 5 a 8 años de servicio solamente. Los conectores Gang Nall proveen protección física a los extremos del durmiente contra los efectos abrasivos del pedregullo. Tal protección no lo proveen los demás dispositivos.
Todavía mas, los conectores Gang Nall contienen el agrietamiento en todas las direcciones mientras que el sistema de ganchos lo hace en la dirección de su eje mayor en una limitada parte de su longitud solamente.
Los conectores Gang Nall son frecuentemente utilizados por muchos de las mayores redes ferrocarrileras del mundo, Incluyendo el Ferrocarril Real Tailandés, Ferrocarril Nacional Coreano y el Ferrocarril del Monte Newman en el Oeste Australiano. Los conectores Gang Nail han sido usados en las Líneas Férreas de mayor trafico pesado del mundo como lo es el" Hamersley Iron Rallway" en el Nor-Oeste Australiano. Esta línea férrea transporte trenes de 200 vagones cada uno de los cuales con una carga de 100 toneladas de mineral ferroso, a una frecuencia de un tren cada .hora. Los conectores Gang Nall están siendo aplicados en los durmientes de madera del ferrocarril más veloz del mundo, el Rápido Japón Tokaldo que viaja a velocidades hasta 200 Km. por hora.
LOS CONECTORES GANG NAIL son un efectivo económico y probado método de control de agrietamiento en durmientes. Su aplicación es una eversión muchas veces retribuida en ahorro de madera y costos de mantenimiento.
Ensayos iniciales.: Se proveerán libre de cargo adecuadas cantidades de conectores antl-agrietantes con el objeto de establecer el correcto tamaño para vuestro particular problema de agrletamiento.-
Av. Belgrano 1275 - C.P.: B1873BLJ - Avellaneda - Buenos Aires - Argentina Tel/Fax: (54-11)4204-1203/ 7079/1787                E-mail: soporte@fapym.com
Página web: www.fapym.com
FApufil >.*.
SALVE... Y RECUPERE MILLONES DE DOLARES EN DURMIENTES ESTE AÑO
CON
PROBADO EN EERROCARRILEJ
Conectares
u u tiuue
IBBSDUUUUUU
3m                                              m ti I                                m m ¡MI i u
CDLDCACIDN ANTI-RAJADURA
lyS. en />SlI
LDS DURMIENTES

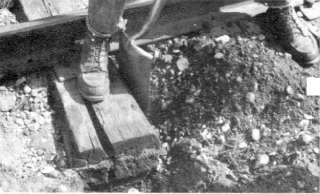

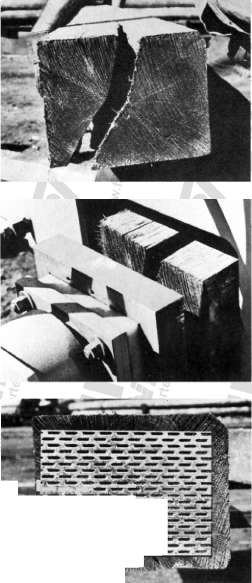

EL LUGAR DE LA RAJADURA ES EXCAVADA
El problema de la rajadura en durmientes fué desafiado recientemente con éxito con el conectar Gang-Nail... un producto producido por FAPYM S.A., de Avellaneda, Bs. As., Argentina.
Usado mucho en uniones de maderas en la fabricación tanto de componentes para edificaciones como en cabriadas para techos, vigas para entrepisos, paneles para paredes y otros tipos de uniones estructurales en construcciones, el tremendo poder de sujeción y el diseño en general de los conectares Gang-Nail es considerado como un medio potencialmente efectivo para combatir las rajaduras.
El testeo intensivo de conectares Gang-Nail en muchas fases del mantenimiento de durmientes de ferrocarril ha desarrollado las nuevas técnicas anti­rajadura ilustradas en esta folleto.
El conectar Gang-Nail es un una placa rectangular de calibre 18 de acero galvanizado resistente a la corrosión a la cual se pica con múltiples dientes para formar una serie de dentaduras de sujeción La capacidad de este conectar de colocarse rápidamente en el durmiente de madera y de resistir las fuerzas de rajadura de la separación de las fibras de la madera, son muy considerables para combatir el Tajamiento de los durmientes, en durmientes nuevos y ya colocados y rajados, los cuales son subsecuentemente reparados con conectares Gang-Nail.
El bajo costo de los conectares Gang-Nail, y su simplicidad para aplicarlos, representan una respuesta confiable como dispositivo anti-rajante en los durmientes de madera.
EL DURMIENTE ES APRETADD PARA CERRAR LA RAJADURA
EL CDNECTDR GANG-NAIL ES CDLDCADD EN EL EXTREMD DEL DURMIENTE

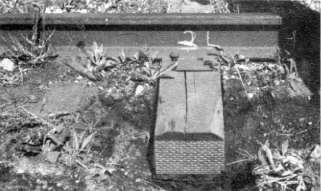

LA RAJADURA QUEDA COMPLETAMENTE CERRADA, REFDRZADA Y ASEGURADA
Av. Belgrano 1275 - C.P.: B1873BLJ - Avellaneda - Buenos Aires - Argentina ~™ Tel/Fax: (54-11)4204-1203/ 7079/1787                E-mail: soporte@fapym.com jSr
Página web: www.fapym.com                                        '"
FApufil >.*.
,w         GANG-NAIL -,„.,
conectores de acero terminan con la rajadura en los durmientes
Con los crecientes costos de mantenimiento de vías, este es un buen negocio para proteger a los durmientes de las rajaduras por muchos años de uso.

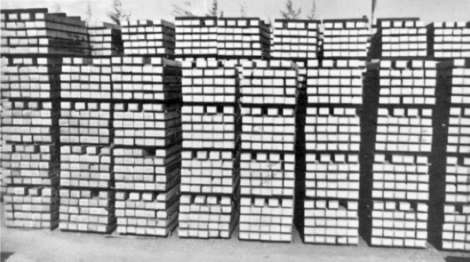

Los conectores Gang-Nail calibre 18 de acero galvanizado con clavos de 16 mm. de longitud, se colocan fácil y efectivamente con una prensa hidráulica para Gang-Nail. Se aprietan los platos simultáneamente en ambos extremos de los durmientes bajo las 20-toneladas de presión. Los durmientes evaluados han estado en servicio por más de 5 años sin señales de rajaduras o de re-rajaduras.Ellos proporcionaron muchos años extra de protección. Aqui es una manera barata para asegurar a los durmientes verdes contra las rajaduras durante el año de secado aereo.
La prensa para conectores Gang-Nail también se usa para salvar a los durmientes rajados. Con este método, se estima que pueden salvarse hasta el 90% de todos los durmientes que quedan inutilizables con rajaduras graves. Los extremos están comprimidos y las rajaduras cerraron bajo las 10-toneladas de presión de cierre y se afianzó por los clavos múltiples del conector Gang-Nail, mientras trabajando uniformemente en todas las secciones de madera.
Ningún otro método puede emparejar la efectividad del conector Gang-Nail conteniendo las rajaduras, agregando más años de servicio que cualquierotro método.
