Normalmente la apariencia de un techo con 4 caídas es preferida a un mojinete, ya que da una terminación uniforme a todos los lados del edificio. Esta terminación de techo se denomina de faldones, y es siempre más costosa que una simple terminación con mojinetes.
Existen varios tipos de terminaciones de faldones, y cada uno tiene su propio campo de aplicación, en relación a la luz y la carga. Toda construcción de faldones requiere además del montaje de las cabriadas, algunos trabajos de carpintería que varía de acuerdo al sistema elegido.
|
Algunos sistemas resultan más costosos que otros, pero por otro lado son de montaje más veloz y sencillo.

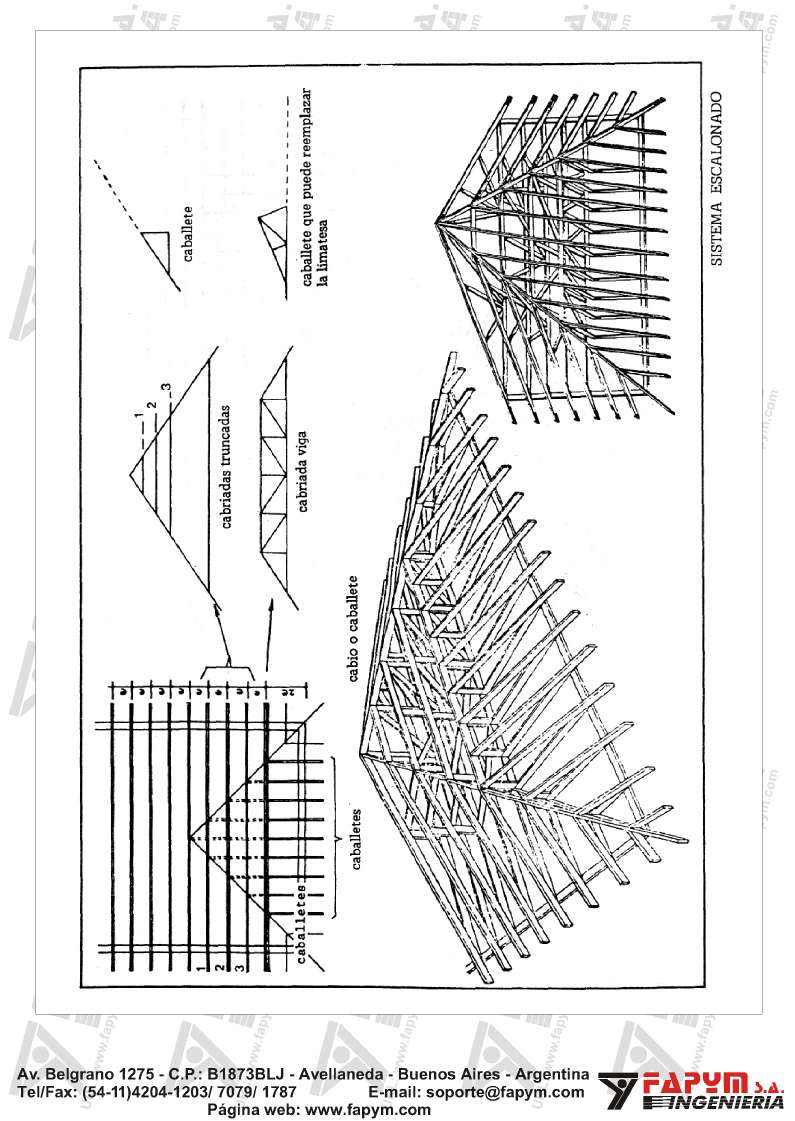

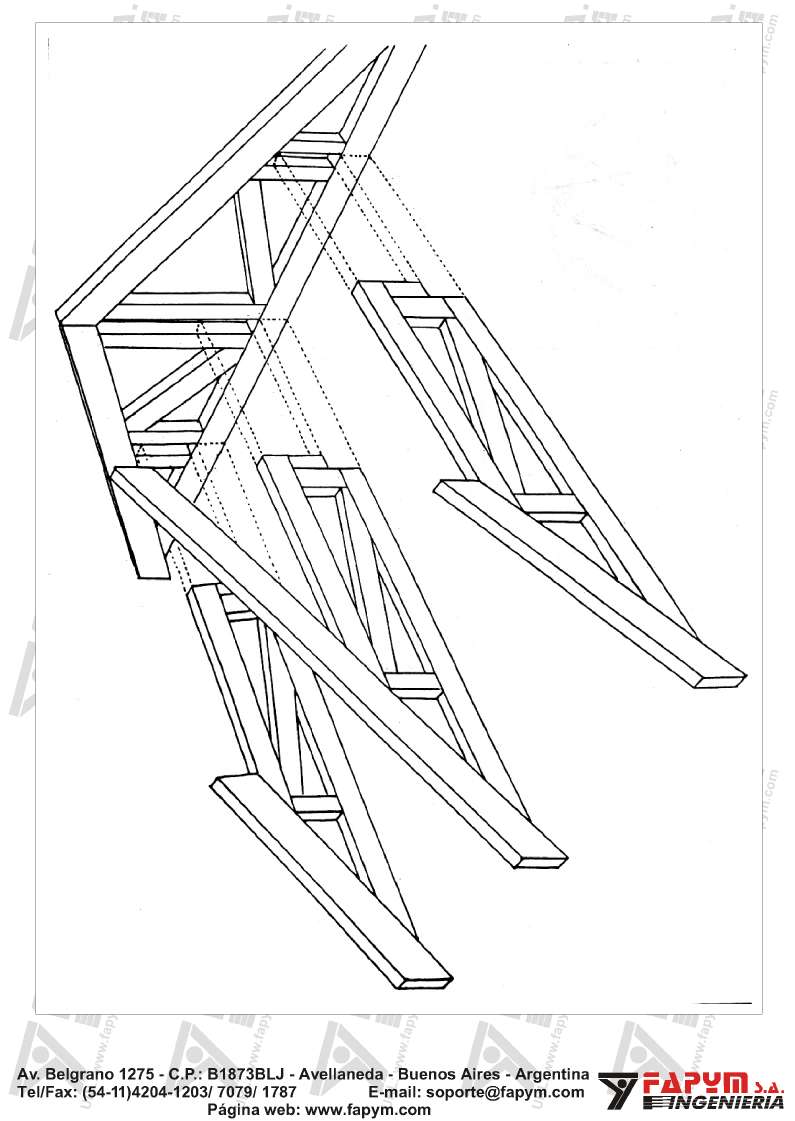

En muchas terminaciones con faldones, las líneas de cumbrera del faldón se encuentran a ángulos de 45 grados en plano con el mojinete, manteniendo por lo tanto la misma pendiente tanto en el área del faldón como en la cabriada común. No hay objeción en realidad en hacer más aguda la pendiente en el área de los faldones. Los sistemas de faldones más usados se muestran a continuación:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

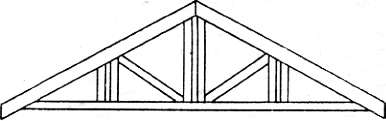

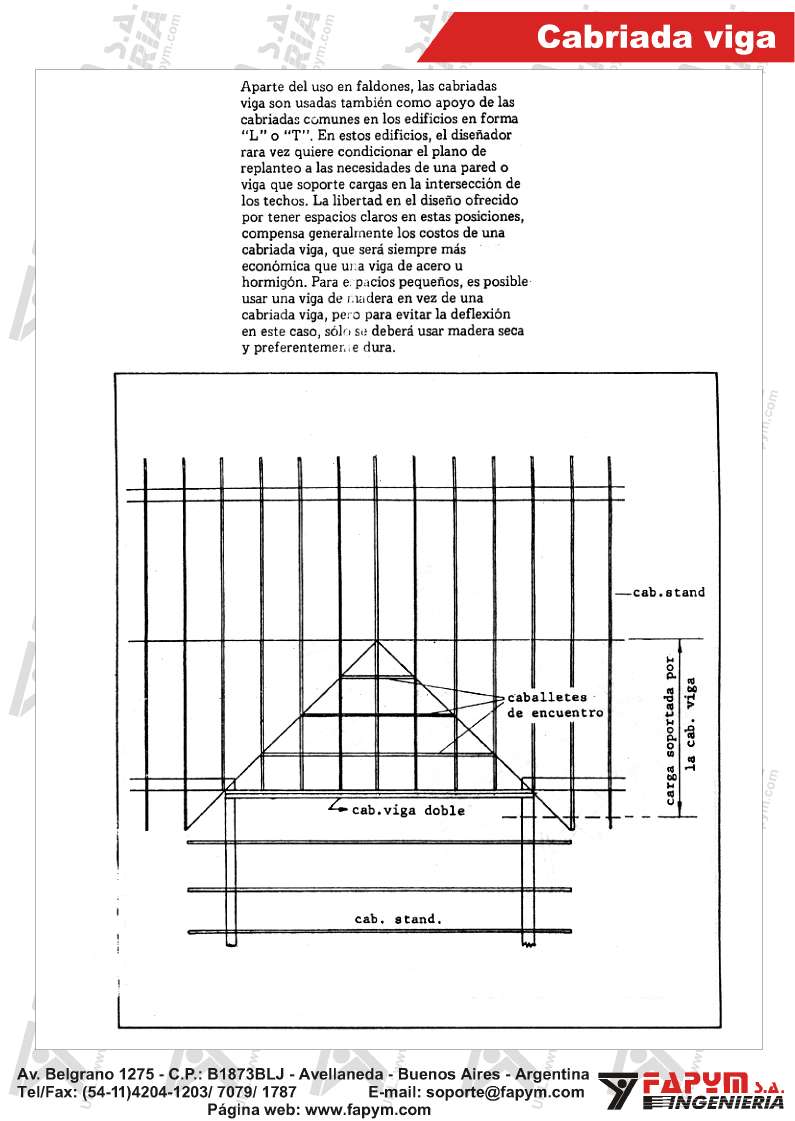

cabriada viga {tipo howe con parantes dobles)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

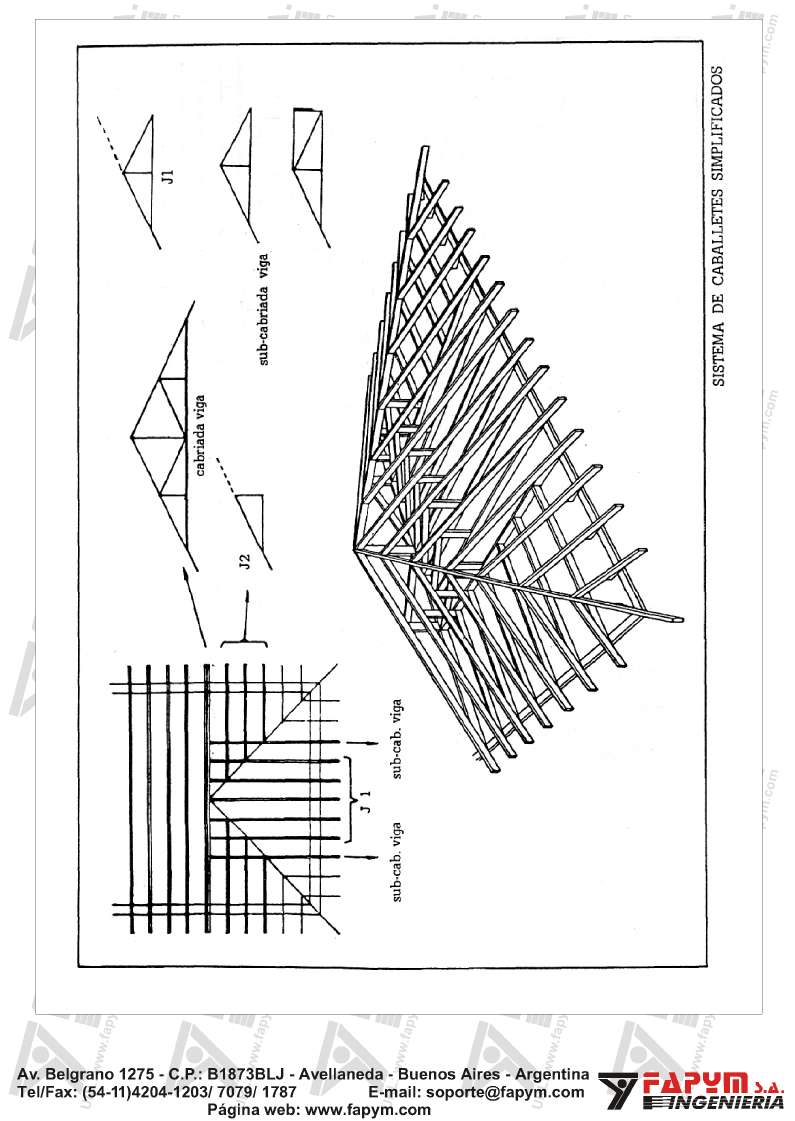

caballete
(2 con cordón corto y
1 con cordón largo)
|
|
|
|
|
|
|
|

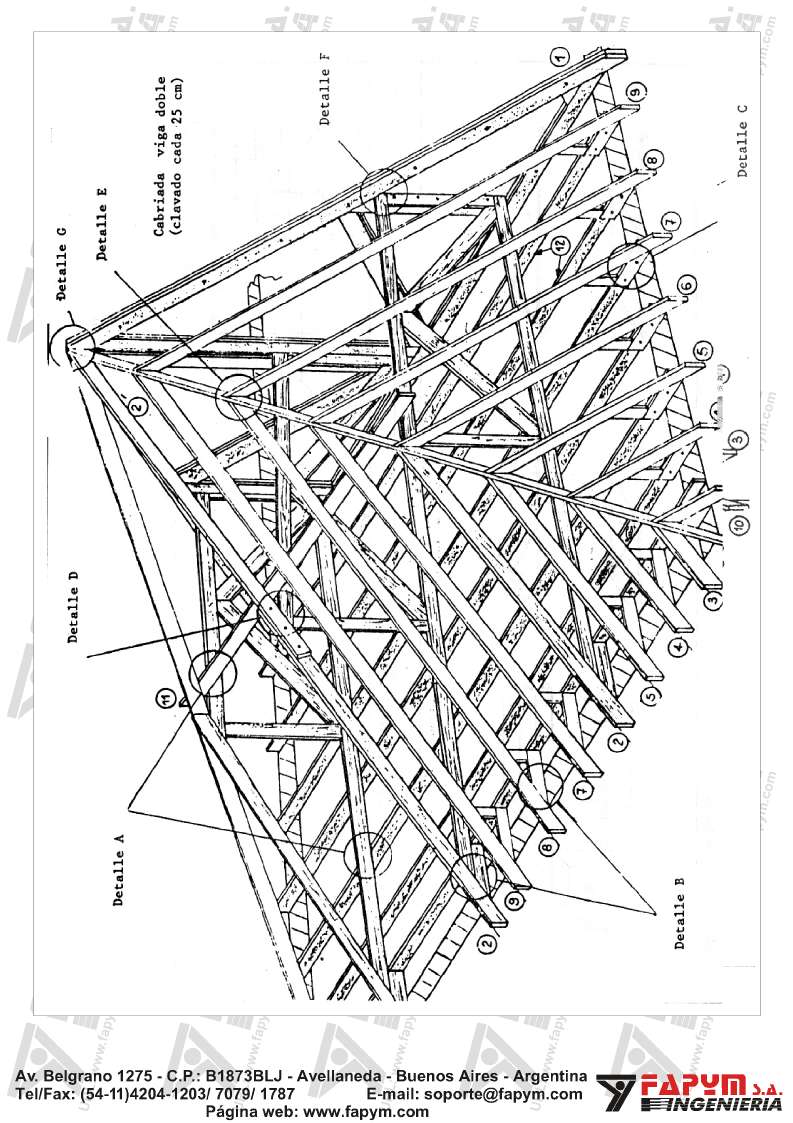

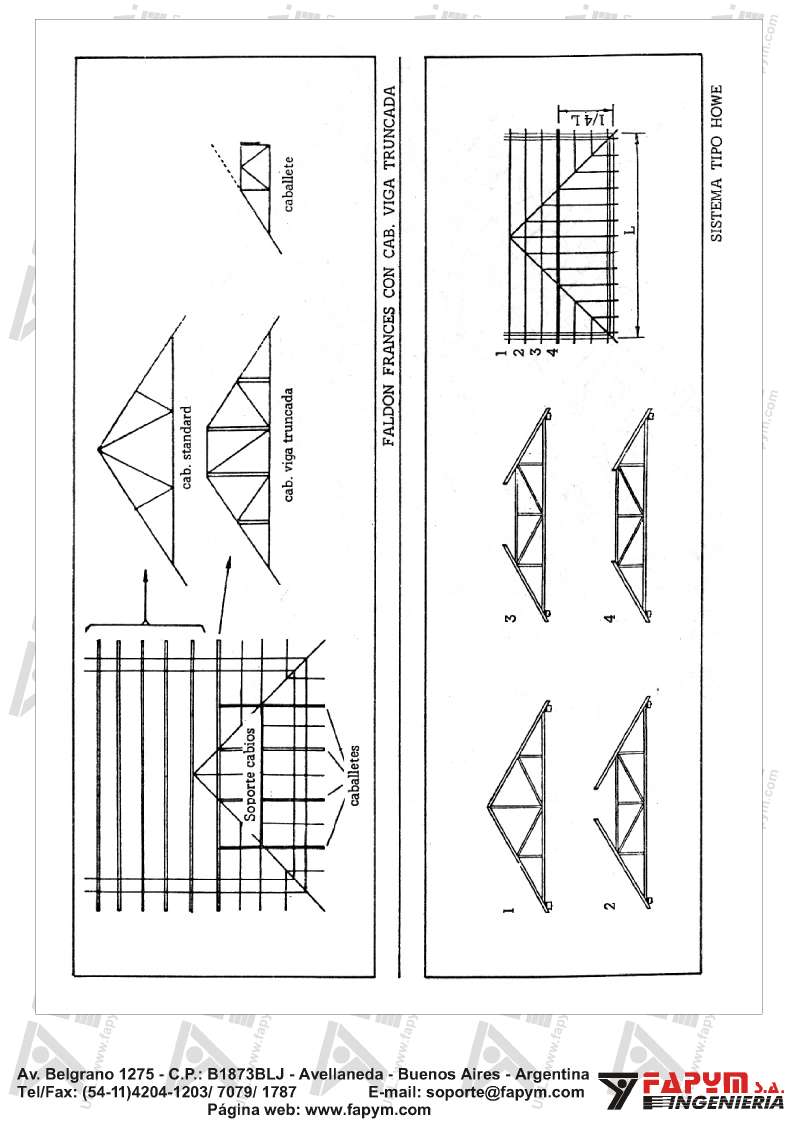

SISTEMA DE FALDÓN FRANCÉS
|
|
|
|
|
|
|
|
